磁気ロープ試験装置
ワイヤロープ - 安全規制の盲点から抜け出す ワイヤロープ用スマート検出システム TCK.W は、広い間隔、超高速、非接触メモリ磁場 AI 微弱磁気認識技術を使用しており、従来の定期的な監視技術を完全に変えます。目視検査方法。重要な機器や重要施設のワイヤーロープの稼働中に発生する断線、摩耗、錆、疲労などのさまざまな安全上の危険を24時間365日検出、監視、評価、警告、処理できます。初めて、ワイヤー ロープの安全状態の毎日の報告、損傷の進行傾向の定期的な評価、安全上の危険のリアルタイムの警告、ライフサイクル全体にわたる遠隔監視を実現し、ワイヤー ロープの安全性を最高レベルに引き上げます。
- 情報
スマートワイヤーロープ検査装置-5G
ポータブルワイヤロープ検査装置-4G

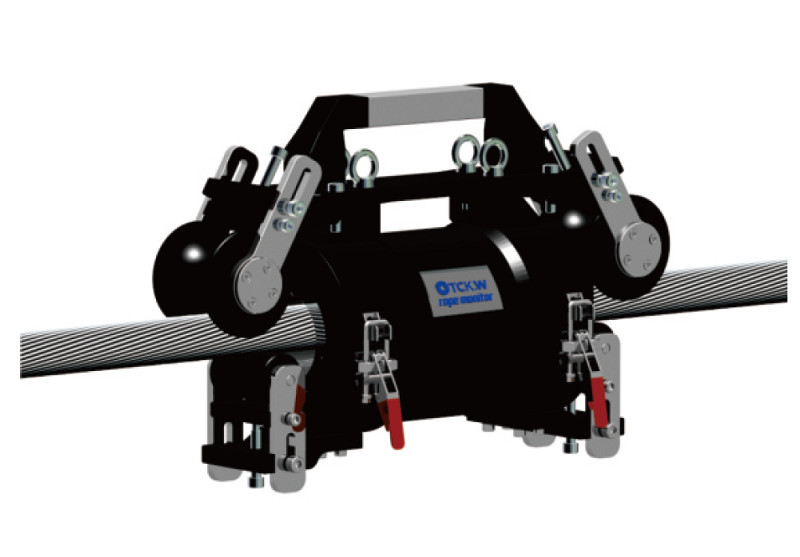

超大径ワイヤロープ検査装置-5G
| モデル | ワイヤーロープ径(んん) | 寸法 (長さ×幅×高さ) (んん) |
| TCK.W-BX40-4G | 16-26 | 316X178X195(D) 267X155X195(M) |
| TCK.W-BX55-4G | 26-42 | 316X178X195(D) 460X193X301(M) |
| TCK.W-BX65-4G | 36-52 | 316X178X195(D) 460X193X301(M) |
| TCK.W-ZN0838-5G | 8-38 | 38 430X130X263(D) 460X193X301(M) |
| TCK.W-ZN3560-5G | 35-60 | 430X130X263(D) 465X231X324(M) |
| TCK.W-ZN6080-5G | 60-80 | 546X243X400(D) 546X243X400(M) |
| TCK.W-ZN80120-5G | 80-120 | カスタマイズされた |
技術的パラメータ
1.検査機能：断線、摩耗、腐食、疲労の定量検査。
2.MRTのLMA検査不確かさ:≤±1%
3. 傷の位置決め精度: ≥99%
4. 自動ベンチマーク機能: さまざまなワイヤ ロープのベンチマークに適応し、複数の位置で複数回ベンチマークを行う必要がなく、単一点の位置で 1 回の自動ベンチマークが可能です。
5. 自己診断機能：センサーの特性、通信モジュール、ストレージモジュール、広告/DAモジュール、残容量の自己診断機能を備えています。
6. デバイスの緊急ロック解除: 担当者とデバイスは、ロック解除時間が 1 秒未満で迅速に引き抜くことによって保証されます。
7. 操作モデル: ワイドカラータッチスクリーンとキーメンブレン付きキーパッドを装備。デュアルモード動作をサポートします。
8.表示機能：検査中に検査曲線を表示するワイドカラータッチスクリーン。
9. 検索機能: ワイヤロープの電流曲線、欠陥位置、欠陥数量リストなどの検査内容をタッチスクリーンを通じてリアルタイムで取得できます。過去の検査データも取得できます。
10. レポート機能：ウィ-Fiでパソコンと接続し、瞬時に検査レポートをプリントアウトできます。必要に応じていつでも過去のポイントの検査レポートを印刷することもできます。検査レポートはソフトウェアによって自動的に生成され、簡単に読んで解釈できます。

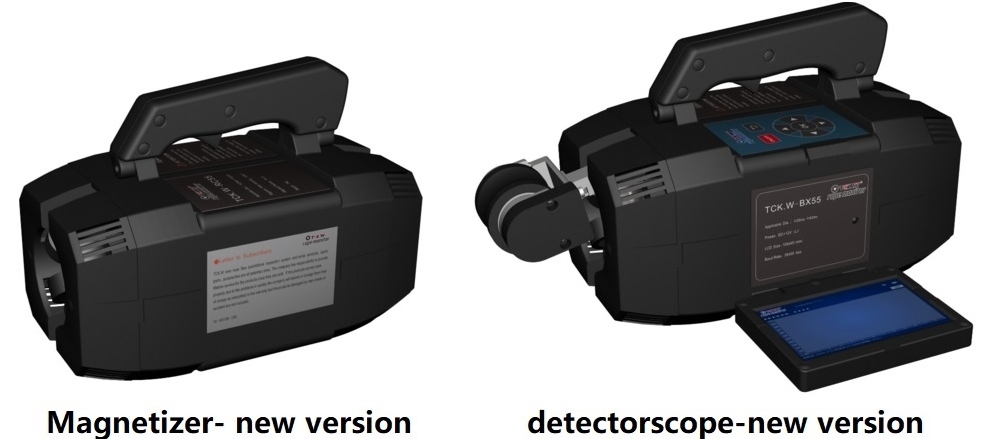

11. 磁気記憶調整装置: 記憶された磁場を調整する機能を備えた内蔵ユニット。外部からの干渉がなければ、記憶された磁場は永久に維持されます。
12. 検査装置: 非接触微弱磁気センサーアレイを備えた内蔵ユニット。外部オペレーションシステムを接続することなく、ワイヤーロープ内の磁気エネルギーポテンシャル微分情報を収集し、定量的に解析することができます。
13. データストレージ: 64G クラス 10 高速フラッシュメモリは、1 回の検査で最大 50,000 メートルの長さのワイヤロープの保存をサポートできます。ストレージは、10,000 メートル/時間で 1,000 件の検査の保存をサポートします。
14.通過能力：センサーとワイヤーロープ間のエアギャップ：10〜30mm
15.検査速度:0-3m/s。表面の反り、油、変形の影響を受けません。
16. データ送信: Wi-Fi 送信または USB 送信。
17.センサーの感度: 1.5V/mT
18. 電気磁気センシング信号対雑音比: S/N>85dB
19.最大サンプリングレート：1024回/分
20. 定格動作電圧: リチウム電池による電源、直流 7.4 V
21.バッテリーの連続動作時間: ≥6時間
22. 侵入保護: IP53
23. 作業環境: -20℃-+55℃; 相対湿度95%
欠陥検出能力:
● 重大な欠陥: LMA が破棄上限の 80% ～ 100% に達し、リアルタイム検出率 100%
● 重大な欠陥: LMA が廃棄上限の 60% ～ 80% に達し、リアルタイム検出率 100%
● 中欠陥: LMA が破棄上限の 40% ～ 60% に達し、リアルタイム検出率 100%
● 軽微な欠陥: LMA が破棄上限の 20% ～ 40% に達し、リアルタイム検出可能>99%
● 軽微な欠陥: LMA が廃棄上限の 20% に達し、リアルタイム検出可能>95%
検査の再現性:
●重大な欠陥:100%
●重大な欠陥:100%
●中キズ：100％
● 軽微な欠陥:>99%
●軽微なキズ：>95%
検査精度:
●LMA 検査の不確かさ: &それ;±1%、ワイヤ断線 q ● 1 つの撚り長さの定量誤差: &それ;1 ワイヤ*
●ワイヤロープ径。測定誤差: ±1%*
●ワイヤロープ長さの測定誤差:&それ;0.2%
●傷の位置決め精度: ≥99%。
世界をリードする検出技術 TCK.W 技術は、世界のワイヤ ロープの非破壊検査業界を悩ませてきた 100 年来の問題を解決しました。これは元の技術的な方向性の変化であり、伝統的なゲームのルールを変える革命的な効果をもたらし、破壊的な革新的なテクノロジーにつながります。TCK.Wは、2022年中国科学技術省の破壊的技術コンペティションで最優秀賞、2022年中国設備管理技術イノベーション一等賞、2019年シンガポールPSA技術進歩銅賞、2018年米国オフショア技術カンファレンスで新技術のスポットライトを受賞しました。テクノロジーイノベーション賞を受賞。
人間の安全エコシステムの重要な部分 TCK.W シリーズの製品は、鉱山、港湾、石油、海洋工学、船舶、建設、鉄鋼および冶金、国防、軍需産業、昇降機、エレベーター、ケーブルカーで広く使用されています。 、中国、米国、欧州連合、日本、シンガポール、韓国を含む世界中の多くの国で斜張橋が建設されています。TCK.W の使命は、人間の安全エコシステムの重要な一部となり、生産プロセスと日常の移動をより安全にすることです。
試験報告書
